L’installation de tests YACADIRE

L’installation de tests YACADIRE a pour but de:

• simuler et de contrôler les conditions d’environnement d’un détecteur IR, notamment au niveau du vide, des conditions thermiques et de l’optique.
• permettre son étalonnage.

YACADIRE se trouve dans une salle propre (Salle SOYOUZ, Classe 10000 ou ISO 7).

YACADIRE (YAmina CAlibration Detector Infra Red Euros) a été développé pour étalonner le détecteur infrarouge de l’instrument VIRTIS-H (Missions ROSETTA & VENUS-EXPRESS).

L’installation a été conçue dans l’idée d’être réutilisée pour d’autres expériences, donc avec un certain degré de flexibilité. Elle a depuis servi aux essais de qualification de sous-systèmes de l’instrument MIRI (Mission spatiale JWST) et à la coronographie de SPHERE (au foyer du télescope VLT de l’ESO).

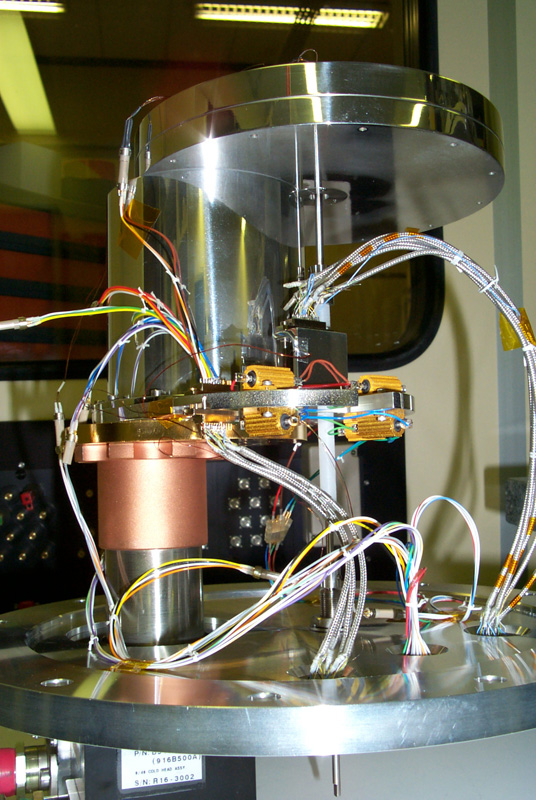

L’installation comporte:

• une enceinte à vide cylindrique horizontale.
• un système de pompage (Primaire + secondaire) composé de:
  • un groupe de pompage primaire ’sec’;
  • une pompe turbomoléculaire montée sur l’enceinte;
• un cryogénérateur d’une puissance froide de 40W à 77K;
• une roue à filtres 12 positions, à l’intérieur de l’enceinte, refroidie;
• une table en granit (1600x800 mm²) sur laquelle reposent les stimuli optiques (Sphère intégrante notamment).

L’étalonnage consiste à déterminer les grandeurs caractéristiques du détecteur en dépouillant les résultats des mesures suivantes :

• réponse en fonction de la charge;
• courant d’obscurité;
• bruit de lecture;
• réponse en fonction du flux de photons;
• champs plats en fonction de la longueur d’onde.
