Moyen d’essai BAKEOUT

Objectifs de l’installation

L’installation BAKEOUT a pour but de :

• Dégazer les composants sous vide dans la gamme de T° [21 ; 160]°C

• Mesurer le taux de dégazage des composants étuvés à l’aide d’une microbalance TQCM, selon les normes ECSS-Q-TM-70-01C de l’ESA et ASTM-E595 de la NASA.

L’installation BAKEOUT se trouve dans une salle de tests dédiée, climatisée et équipée d’une hotte mobile à flux laminaire (classe ISO 5).

La mise à niveau de l’enceinte BAKEOUT a été développée pour les bake-outs de l’instrument MEB/RPW de la mission Solar Orbiter.

L’installation a été conçue dans l’idée d’être réutilisée pour d’autres expériences. Elle a depuis servi notamment à mesurer les taux de dégazage des instruments suivants :

• RPW / Solar Orbiter : bakeout des harnais, MEB-PFM, SCM (2017)

• XGRE / TARANIS : bakeout des 3 modèles FM et MGSE

• PAS / Solar Orbiter : bakeout des modèles FM & FS des cartes électroniques

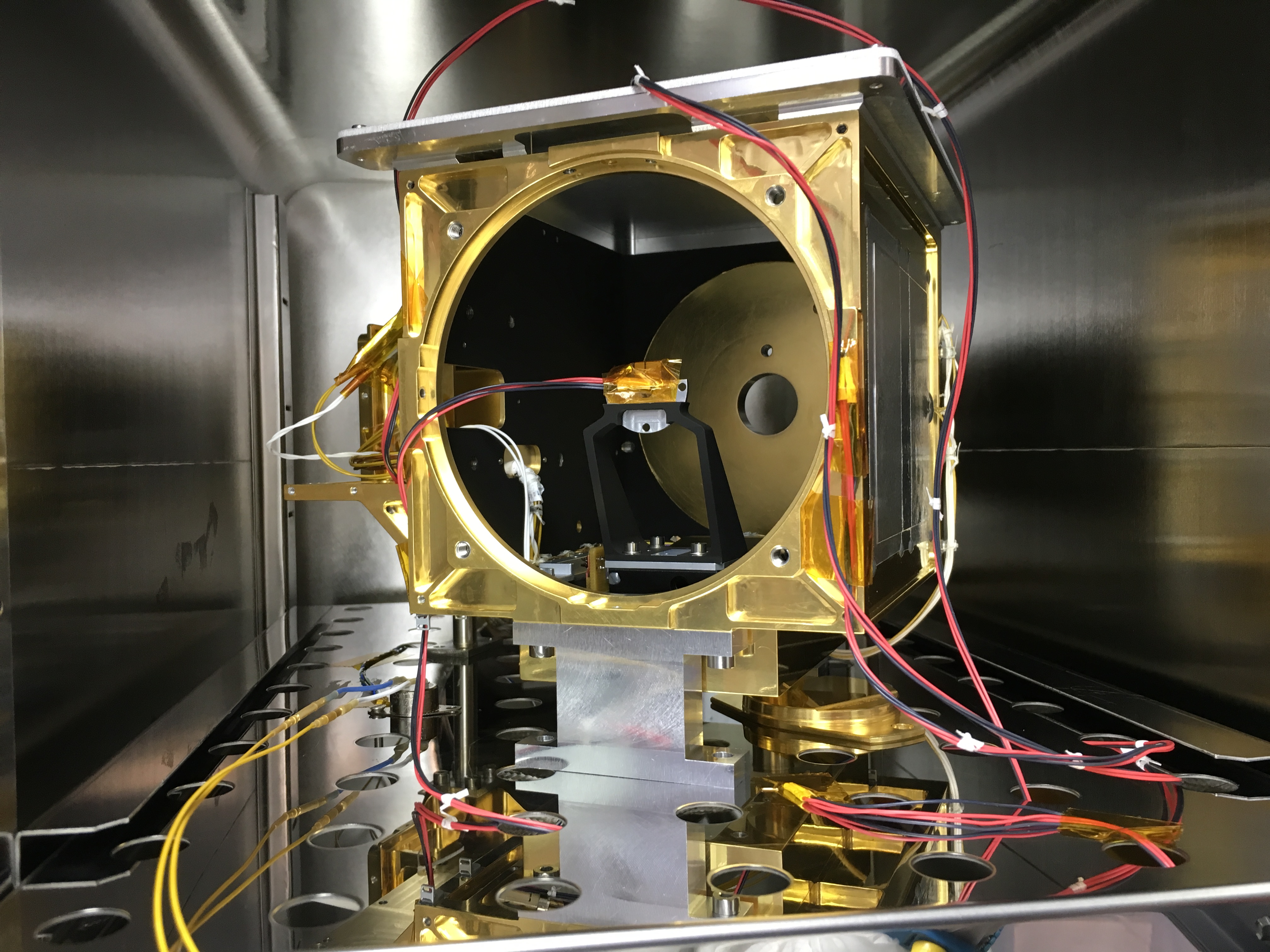

• SUPERCAM Mast Unit / MARS2020 : tous les composants des modèles EQM, FM1, FM2 et FS

• MIRS/MMX : tous les sous-systèmes et modèles EM, FM et FS

• DraMS/DRAGONFLY : tous les sous-systèmes ETU et FM

Description de l’installation

L’installation comporte :

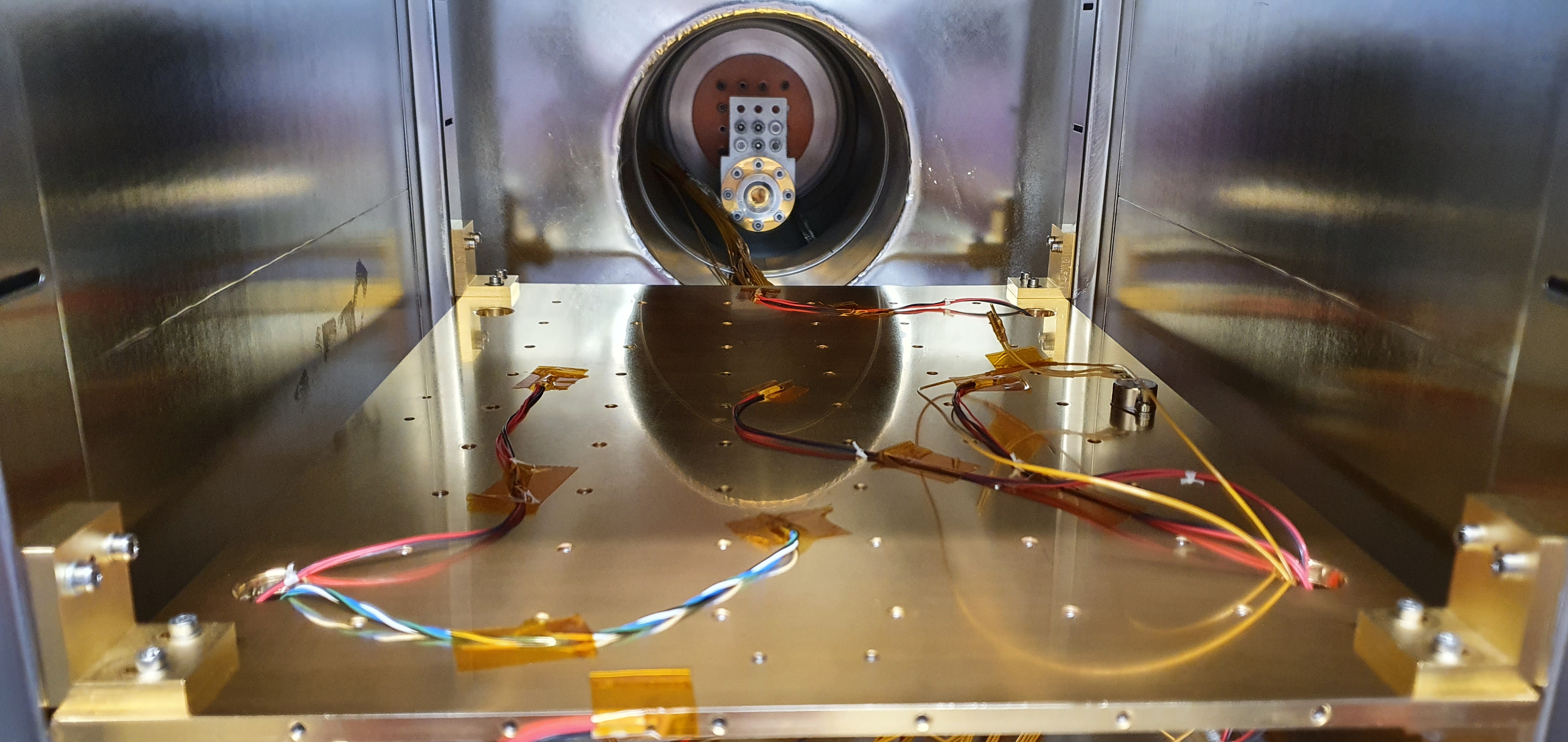

• Une enceinte à vide parallélépipédique d’environ 50 litres de volume
  • l’enceinte est équipée d’une étagère en cuivre OFHC dorée ;
  • la partie arrière comporte l’essentiel des brides de raccordement (pompage, piège cryogénique, balance TQCM et traversées électriques) ;

• Un système de pompage (primaire + secondaire) composé de :
  • un groupe de pompage primaire, sec, avec un étage Roots ;
  • une pompe turbomoléculaire ;

• Un cryogénérateur à 2 étages froids ;

• Plusieurs dispositifs de sécurité du chauffage dont 1 système autonome par thermostat à contact ouvrant ;

• Un système de contrôle/commande du pompage, des régulations de température du chauffage et du pilotage de la microbalance TQCM (analyse en temps réel des critères de succès).

L’interface du pilotage est programmée avec LabVIEW.

L’automatisation complète de l’installation a été entièrement rénovée mi-2018.
